繼電器接線方法
發布時間：2020-01-13 點擊量：552一、3腳繼電器接線
3腳繼電器常見的為汽車喇叭繼電器。

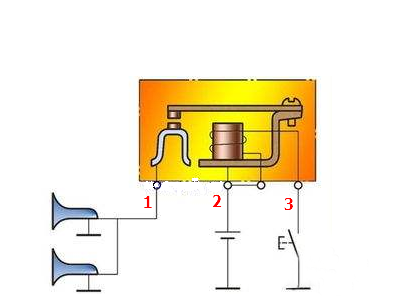

1號為觸點端子，連接負載；
2號為觸點與線圈的公共端子，接通電源；
3號為線圈端子，連接按鈕開關（如方向盤上的喇叭按鈕）。
按下按鈕開關，2、3導通，線圈通電，觸點閉合，1、2導通，喇叭發出聲音。
二、4腳繼電器接線
4腳繼電器為最常見的單刀單擲繼電器。

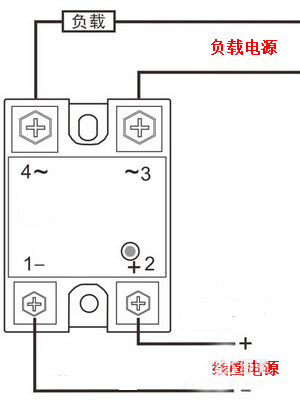

1、2腳為線圈端子，3、4腳為觸點端子。
1、2導通，線圈通電，內部機械傳動，3、4觸點閉合（常閉型則斷開），負載回路導通工作。
三、5腳繼電器接線
5腳繼電器為常見的單刀雙擲繼電器。

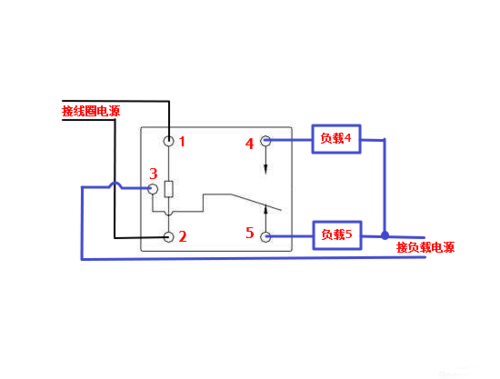

1、2為線圈端子，3為公共觸點，4、5為常開、常閉觸點。
初始狀態，3、5觸點導通，負載5工作；線圈電源給電后，1、2導通，線圈通電，3公共觸點切換到與4常開觸點閉合，負載4開始工作。
四、6腳繼電器接線

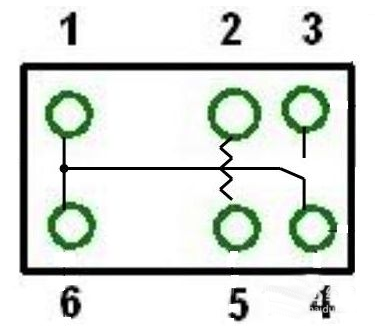

常規的6腳繼電器與5腳原理差別不大，就是多了一個公共端子，1、6兩個端子連接在一起，同時作為公共端子。
五、8腳繼電器接線

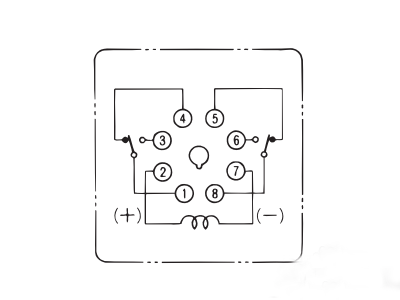

常規的8腳繼電器內部線路如圖，2、7為線圈端子，其余端子構成了兩組單刀雙擲結構，每一組的接法與5腳繼電器的接法一致。
線圈通電或斷電，同時控制兩組單刀雙擲開關的切換。
六、總結
不論繼電器有多少個腳，其實歸根結底無非就是單刀單擲型和單刀雙擲型兩種基本類型及其組合。知道其內部的接線圖，外部的接線就很簡單了。
